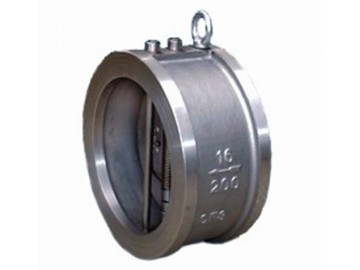

點擊圖片查看大圖不銹鋼蝶式止回閥的用途和性能規范：
用于工業管道上作阻止介質逆流的裝置。 性能規范
1， 作用原理和結構說明：
本閥門在使用過程中，介質按圖示箭頭方向流動。
2，當介質按規定方向流動時，閥瓣受介質力的作用，被開啟;介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。
3，閥體及閥瓣的密封面采用不銹鋼堆焊。
4，本閥門的結構長度按GB12221-1989的規定，法蘭連接尺寸按JB/T79-1994的規定。
不銹鋼蝶式止回閥主要外形和連接尺寸
|
公稱通徑 |
1.0MPa |
1.6MPa |
2.5MPa |
4.0MPa |
||||
|
L |
D |
L |
D |
L |
D |
L |
D |
|
|
H76H-10C H76H-10P H76H-10R H76H-16C H76H-16P H76H-16R H76H-25 H76H-25P H76H-25R H76H-40 H76H-40P H76H-40R |
||||||||
|
50 |
60 |
109 |
60 |
109 |
60 |
109 |
60 |
109 |
|
65 |
67 |
129 |
67 |
129 |
67 |
129 |
67 |
129 |
|
80 |
73 |
144 |
73 |
144 |
73 |
144 |
73 |
144 |
|
100 |
73 |
164 |
73 |
164 |
73 |
170 |
73 |
170 |
|
125 |
83 |
194 |
83 |
194 |
83 |
198 |
83 |
198 |
|
150 |
98 |
220 |
98 |
220 |
98 |
228 |
98 |
228 |
|
200 |
127 |
275 |
127 |
275 |
127 |
288 |
127 |
293 |
|
250 |
146 |
660 |
146 |
333 |
146 |
346 |
146 |
355 |
|
300 |
181 |
680 |
181 |
388 |
181 |
406 |
181 |
420 |
|
350 |
184 |
440 |
184 |
448 |
184 |
460 |
222 |
480 |
|
400 |
198 |
496 |
198 |
498 |
198 |
520 |
232 |
540 |
|
450 |
203 |
543 |
203 |
558 |
- |
- |
- |
- |
|
500 |
219 |
598 |
219 |
630 |
- |
- |
- |
- |
|
600 |
222 |
698 |
222 |
734 |
|
|||
