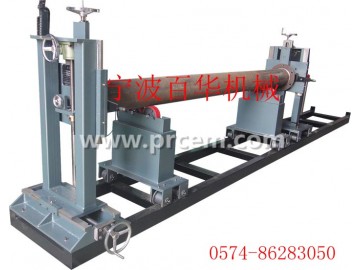

FMG系列中小管徑直管-法蘭組對機

型號規格：FMG-12/16/24,適用管徑規格分別為Ф60-325/Ф60-426/Ф114-630mm

訂制Φ□□□-□□□□mm

設備用途：

該中小管徑直管-法蘭組對機為直管與法蘭焊接前的定位點焊設備，主要用于造船、煤礦、化工、石化、鐵塔等行業直管與高頸法蘭或直管與平焊法蘭的機械化半自動組對。

設備原理：

采用特制卡盤卡住法蘭,并通過法蘭分度圓螺栓孔定位角度,確保組對后管子兩頭法蘭的同心度和垂直度。同時可確保平焊法蘭統一的內角縫寬度及高頸法蘭與管子的坡口組對間隙，提高自動焊接效率及相對一致穩定的焊接質量。

該管-法蘭組對中心采用兩端向中間移動或一頭固定一頭移動的形式，方便不同長度的管子實現批量化流水作業，

設備組成：
