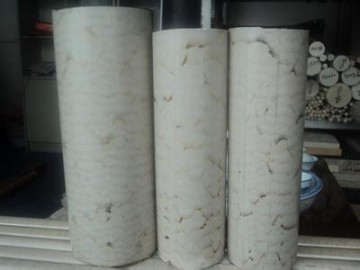

特性：空氣中大允許工作溫度非常高可在220℃持續(xù)工作，短時(shí)可達(dá)260℃，在高溫環(huán)境保持高機(jī)械強(qiáng)度、剛度和硬度，優(yōu)越的耐化學(xué)腐蝕及耐水解性能（目前尚未發(fā)現(xiàn)可在200℃以下溶解聚硫醚的溶劑，對(duì)無機(jī)酸、堿和鹽類的抵抗性極強(qiáng)），的耐磨和摩擦性，非常好的尺寸穩(wěn)定性，的抗高能量輻射，良好的抗紫外線性能，自身具有阻燃性，優(yōu)良的電絕緣性。

（1）一般性能： PPS為一種外觀白色、高結(jié)晶度、硬而脆的聚合物，純PPS的相對(duì){HotTag}密度為1.3，但改性后會(huì)增大。PPS有吸水率極小，一般只有0.03%左右。PPS的阻燃性好，其氧指數(shù)高達(dá)44%以上；與其他塑料相比，它在塑料中屬于高阻燃材料（純PVC的氧指數(shù)為47%、PSF為30%、PA66為29%、MPPO為28%，PC為25%）。

（2）機(jī)械性能： 純PPS的機(jī)械性能不高，尤其沖擊強(qiáng)度比較低。以玻璃纖維增強(qiáng)后會(huì)大幅度提高沖擊強(qiáng)度和拉伸強(qiáng)度，拉伸強(qiáng)度>170MPa，彎曲強(qiáng)度>220MPa，缺口沖擊強(qiáng)度>16MPa。PPS的剛性很高，在工程塑料中少見。純PPS的彎曲模量可達(dá)3.8Gpa，無機(jī)填充改性后可達(dá)到12.6Gpa,增大5倍之多。而以剛性著稱的PPO僅為2.55Gpa，PC僅為2.1Gpa。PPS具有優(yōu)異的耐蠕變性和耐疲勞性，在負(fù)荷下的耐蠕變性好。表面硬度高，洛氏硬度>100HR；耐磨性高，其1000轉(zhuǎn)時(shí)的磨耗量僅為0.04g，通過填充氟樹脂及二硫化鉬等潤滑劑，可大幅度提高其耐磨性，摩擦系數(shù)在0.01~0.02。PPS還具有一定的自潤性。PPS的機(jī)械性能對(duì)溫度的敏感性能小。

（3）熱學(xué)性能：PPS具有優(yōu)異的熱性能，其熔點(diǎn)超過280℃，熱變形溫度超過260℃，短期可耐260℃，并可在200℃下長期使用。在空氣中于700℃降解，在1000℃惰性氣體仍保持40%的重量。經(jīng)特殊改性的品種，熱變形溫度可達(dá)350℃以上。^[1]

（4）電學(xué)性能：PPS的電性能十分突出，與其他工程塑料相比，其介電常數(shù)和介電損耗角正切值都比較低，并且在較大的頻率、溫度及溫度范圍內(nèi)變化不大；PPS的耐電弧好，可與熱固性塑料媲美。PPS常用于電器絕緣材料，其用量可占30%左右。

（5）耐化學(xué)性能：PPS的大特點(diǎn)之一為耐化學(xué)腐蝕性好，其化學(xué)穩(wěn)定性能僅次于F4；PPS對(duì)大多酸、酯、酮、醛、酚及脂肪烴、芳香烴、氯代烴等穩(wěn)定，目前尚未發(fā)現(xiàn)可在200℃以下溶解聚硫醚的溶劑，對(duì)無機(jī)酸、堿和鹽類的抵抗性極強(qiáng)。不耐氯代聯(lián)及氧化性酸、氧化劑、濃、濃硝酸、王水、及次氯酸鈉等。

（6）PPS的耐輻射性好，耐輻射達(dá)到Gy 1×108，是其它工程塑料無法比擬的新材料，是電子、電氣、機(jī)械、儀器、航空、航天、軍事等領(lǐng)域特別是、中耐輻射理想的優(yōu)良材料。
